CPCカップリング ノンスピル PLQ4シリーズ

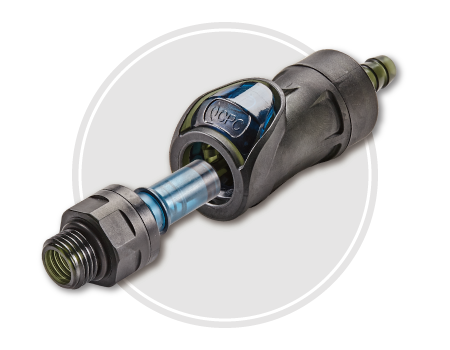

CPCカップリング PLQ4の製品画像

CPCカップリング PLQ4シリーズは、カップリング離脱時の液ダレ(スピレッジ)と接続時の空気混入を極限まで抑えるノンスピル・テクノロジーを更に進化させたバルブテクノロジーを搭載しつつ、本体素材に耐熱・耐薬品性に優れるPPSU(ポリフェニルスルホン)を採用した、CPCカップリング第3世代型の中型モデルです。本体には片手操作可能な定評あるサムラッチ(ボタン方式)を採用し容易かつスピーディーな操作を可能にしています。

PLQ4 仕様

使用圧力範囲 バキューム~ 0.83Mpa
適応温度範囲 -17℃~ 85℃
スピレッジ(離脱時) 0.0Mpa で切り離した場合、0.025cc/ 分
0.83Mpaで切り離した場合、0.055cc/分
空気含み(接続時) 0.55cc
材質 主な材質:ポリフェニルスルホン(PPSU) バルブ及びラッチ:PPSU バルブスプリング:ステンレススチール 外側スプリング:ステンレススチール シール:EPDM 潤滑油:Krytox®RPFPE
注意 カップリング離脱時、適切なバルブ作動のためにシステム中の流量を11リットル / 分以下にしてください。

特徴と利点

● 本体素材にPPSU を採用
▶軽量でありながら高い耐久性
● 液冷回路専用として設計
▶腐食に強く、液だれを低減
● 高い流量特性
▶液冷システムの効率向上
● カラーパーツを採用
▶人為的な接続ミスを予防
  • ・ボディ   10アイテム
  • ・インサート 10アイテム
  • ・ボディとインサートの組み合わせ100パターン

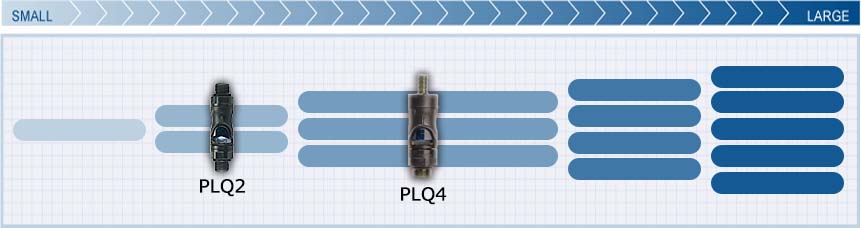

PPSU本体 サイズ区分

CPCカップリングノンスピルタイプ(液冷・プラスチック)、サイズ別インデックス
