CPCカップリング SNS2シリーズ
SNS2シリーズ

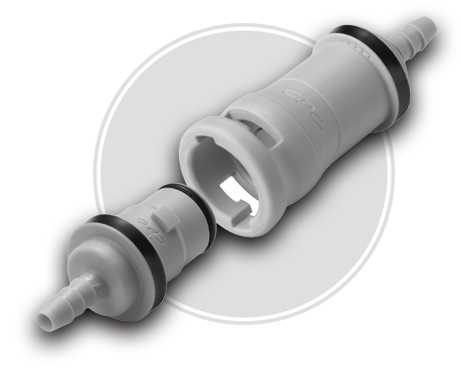

CPCカップリング SNS2シリーズは、カップリング離脱時の液ダレ(スピレッジ)と接続時の空気混入を極限まで抑えるノンスピル・テクノロジーを搭載した小型モデルです。CPC定番のサムラッチ(ボタン式)ではなく、ツイスト・コネクト方式の着脱機構を採用することで本体直径を16.6mmまでスリム化しました。そのため狭いスペースでの使用が容易となり、カップリング設置スペースの集約も可能にします。

SNS212 仕様

SNS212 仕様
使用圧力範囲 バキューム~ 0.3Mpa
適応温度範囲 0 ~ 49℃
フロー Cv 値= 0.45
スピレッジ(離脱時) 0.025cc 以下
空気含み(接続時) 0.009cc レベル
材質 主部品:ガラス繊維入ポリプロピレン
シール:EPDM
バルブ・スプリング:SUS316
潤滑剤:KrytoxRPFPE
(KrytoxR はDuPont 社の登録商標です。)

特徴と利点

● ノンスピル・デザイン
▶加圧下での接続が可能
● 本体幅16.6mmを実現
▶狭いスペースでも使用できる
● ガラス繊維入ポリプロピレン
▶多くの化学薬品に対応
● ツイスト・コネクト方式を採用
▶確実な着脱
  • ・ボディ   7アイテム
  • ・インサート 4アイテム
  • ・ボディとインサートの組み合わせ28パターン

PP本体ノンスピル サイズ区分

CPCカップリングノンスピルタイプ(汎用)、サイズ別インデックス
