CPCカップリング PLQ2シリーズ
PLQ2シリーズ

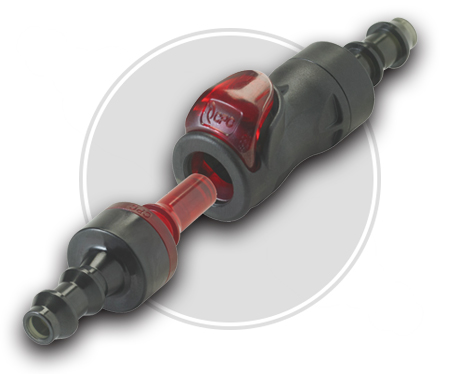

CPCカップリング PLQ2シリーズは、カップリング離脱時の液ダレ(スピレッジ)と接続時の空気混入を極限まで抑えるノンスピル・テクノロジーを更に進化させたバルブテクノロジーを搭載しつつ本体素材に耐熱・耐薬品性に優れるPPSU(ポリフェニルスルホン)を採用したCPCカップリング第3世代型ともいえる最新型です。本体には片手操作可能な定評あるサムラッチ(ボタン方式)を採用し容易かつスピーディーな操作を可能にしています。

PLQ2 仕様

PLQ2 仕様
使用圧力範囲 バキューム~ 0.83Mpa
適応温度範囲 -17℃~ 115℃
スピレッジ(離脱時) 0.0Mpa で切り離した場合、0.015cc/ 分
空気含み(接続時) 接続時に0.063cc
材質 主な材質:ポリフェニルスルホン(PPSU)
バルブ及びラッチ:ポリサルフォン
バルブスプリング:ステンレススチール
外側スプリング:ステンレススチール
シール:EPDM
潤滑油:KrytoxRPFPE
注意 カップリング離脱時、適切なバルブ作動のためにシステム中の流量を以下の通り設定してください。
使用圧力0 ~ 0.69Mpa 3.79㍑/ 分以下
使用圧力0.7Mpa ~ 1.37Mpa 0.94㍑/ 分以下

特徴と利点

● 本体素材にPPSU を採用
▶軽量でありながら高い耐久性
● 液冷回路専用として設計
▶腐食に強く、液だれを低減
● 高い流量特性
▶液冷システムの効率向上
● カラーパーツを採用
▶人為的な接続ミスを予防
  • ・ボディ   8アイテム
  • ・インサート 8アイテム
  • ・ボディとインサートの組み合わせ64パターン

PPSU本体 サイズ区分

CPCカップリングノンスピルタイプ(液冷・プラスチック)、サイズ別インデックス
