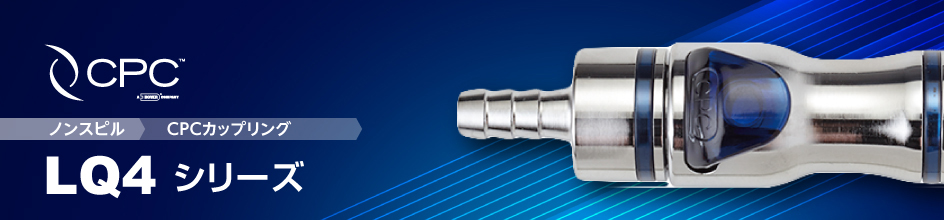

CPCカップリング LQ4シリーズ
LQ4シリーズ

CPCカップリング LQ4シリーズは、液冷用途での使用を目的にカップリング離脱時の液ダレ(スピレッジ)と接続時の空気混入を極限まで抑えるノンスピル・テクノロジーを更に進化させた金属製中型モデルです。金属製のスリムな外観に加え115℃までの温度域をカバーすることで水冷をはじめとする様々な液冷用途での装置搭載から現場設備まで応用できます。また、本体には片手操作可能な定評あるサムラッチ(ボタン方式)を採用し容易かつスピーディーな操作を可能にしています。

LQ4 仕様

LQ4 仕様
使用圧力範囲 バキューム~ 0.83Mpa
適応温度範囲 -17℃~ 115℃
スピレッジ(離脱時) 0.0Mpa で切り離した場合、0.025cc
0.83Mpa で切り離した場合、0.055cc
空気含み(接続時) 接続時に0.025cc
材質 主な材質:真鍮(表面クロムメッキ)
バルブ及びラッチ:ポリサルフォン
バルブスプリング:SUS302
外側スプリング:SUS302
シール:EPDM
潤滑油:KrytoxPFPE
注意 カップリング離脱時、適切なバルブの作動のためにシステム中の流量を11リットル/ 分以下にしてください。

特徴と利点

● 新設計ドリップ・レス構造
▶圧力下の切り離しでも漏れが無い
● 色識別
▶冷却ラインを瞬時に判別できる
● 固着しにくい新シ-ル方式
▶優れた操作性
● 金属を多用した耐久性
▶長期間・高い着脱頻度にも耐える
  • ・ボディ   14アイテム
  • ・インサート 14アイテム
  • ・ボディとインサートの組み合わせ196パターン

真鍮本体ノンスピル サイズ区分
