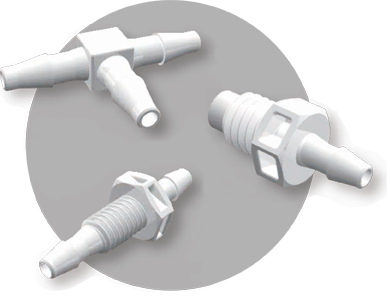

Valueフィッティングとして、Valueブランドの過半を占める軟質チューブ用小型フィッティングです。
最大の特徴は、「材質」(ナイロン、PP 、PC、PVDF 等)、「サイズ」(チューブ内径1.6㎜~25.4㎜)、「スタイル」(ストレート、エルボ、ティ、Y字等)の3要素から目的に応じて選べる三次元的な製品ラインナップです。
また、バーブデザインもチューブの硬さや挿入時の抵抗を考慮し、複数のバーブスタイルをご用意しています。

PDFカタログ



独自のシングル・バーブ

Value ホース・バーブ

シングル・バーブの「パーティング・ライン」は、重要なシール表面には全く影響を及ぼさない位置にあります。

バーブの後方のチューブは緊張状態を緩和されるため、引っ張り等に対する弾性維持に効果があります。

重要なシール表面には、漏れにつながる道筋となる「パーティング・ライン」がありません。

独自のシングル・バーブにより、
チューブはシャープ・エッジへ
しっかりくい込みます。

従来品

マルチ・バーブのパーティング・ラインは重要なシール表面で漏れの経路となりかねません。

複数のバーブによるブリッジ効果のため、チュ-ブは常時緊張状態におかれます。

構造上バーブのエッジが丸みを帯びてしまいます。金型の磨耗時や成型不具合時により顕著に現れます。

選べる形状

ストレート

ストレート

ティ

ティ

エルボ

エルボ

Y

マルチ

マルチ

パネル取付

パネル取付

異径ストレート

異径ストレート

異径ティ

異径ティ

異径エルボ

異径エルボ

異径パネル取付

異径パネル取付

プラグ

プラグ

ネジ取付

ネジ取付

選べるチューブ・サイズ

1/16”

1/16”

3/32”

3/32”

1/8”

1/8”

5/32”

5/32”

3/16”

3/16”

1/4”

1/4”

5/16”

5/16”

3/8”

3/8”

1/2”

1/2”

5/8”

5/8”

3/4”

3/4”

1”

1”

選べる材質

ポリプロピレン

ポリカーボネート

ポリフッ化
ビニリデン

ナイロン白

ナイロン黒

ポリプロピレン黒

選べるバーブ・スタイル

200シリーズ

最もラインナップが豊富なシリーズです。
接続時のチューブ内径は、約50%拡がります。

クラシック・シリーズ

クラシック・シリーズの特長は長いバーブです。
接続するチューブの内径は、42 ~ 69%程度拡大します。

400シリーズ

半硬質チューブでの容易なチューブ接続が可能です。
チューブ接続時の内径拡張率は25%です。

500シリーズ

テーパー部断面を曲線で構成した最も新しいバーブデザインです。
極小口径から1” クラスの口径までラインナップしています。

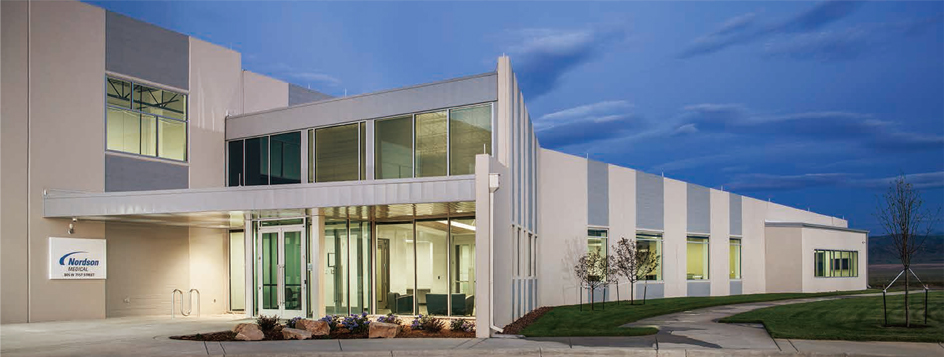

Nordson MEDICALについて

Nordson MEDICALは、医療分野をはじめとする流体ハンドリング分野で30年以上の実績と経験を持つ世界的な専門メーカーです。

独創的な製品開発能力と高度な品質管理体制を備えたNordson MEDICALは、設立以来各分野の厳しい要求に応えることで現在に至りました。

中でも代表的なブランドである「Valueシリーズ」は、フィッティングをはじめルアー・フィッティングやチェック・バルブなど軟質チューブ用に設計された1万点近いポートフォリオから、使用目的に応じたベストな材質、サイズ、形状を選択できます。
