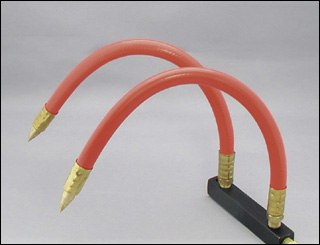

ジェット・ノズル付きスティ・ホース SPNシリ－ズ |
|
 |
ジェット・ノズル付きスティ・ホース「SPNシリ－ズ」は、少量の供給圧縮空気から大容量ブロー（25倍に増幅）を作り出し、冷却、吹き飛ばしなどに効果を発揮します。コンプレッサー・エアーの省エネ（圧縮空気削減率30％）に貢献すると同時に、消費エアーが削減された分だけの騒音も軽減します。
風量・推力を簡単に調整できる可変式のため、現場での使用目的に合わせた最適な空気消費量を設定できます。730-01型エアーノズルは従来のパイプニップル型0.5～4ｍｍΦエアーノズルや内径2～4ｍｍの銅パイプ・ノズルの置換えに最適です。
| 型式 |
全長mm |
外径mm |
1次側(IN) |
2次側(OUT) |
| SPN151 |
150 |
13 |
1/8"PTオスネジ |
ノズル付き |
| SPN301 |
300 |
13 |
1/8"PTオスネジ |
ノズル付き |
| SPN451 |
450 |
13 |
1/8"PTオスネジ |
ノズル付き |
| SPN601 |
600 |
13 |
1/8"PTオスネジ |
ノズル付き |
|
|
|
しくみ |
|
本体外円周部のスリットから音速に近い速度で吹き出したエアーは、紡錘形状の外表面に沿って進みます。（コアンダ効果）
この時、エアーは外部周辺の空気を大量に誘引するため、ワークに吹付けられる空気量は供給空気量の約25倍に達します。（ベルヌーイ効果）
空気流はノズルの30cm先で約200ｍｍΦの範囲に広がり、0.95～5.59Ｎの推力を得られます。
|
推力データ |
|
|
Mpa |
| 0.15 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
| 距離 |
150mm |
1.0 |
1.1 |
1.3 |
1.7 |
2.1 |
3.0 |
3.2 |
| 300mm |
0.8 |
1.0 |
1.1 |
1.6 |
2.0 |
2.7 |
3.1 |
| 450mm |
0.8 |
0.9 |
1.0 |
1.5 |
1.9 |
2.3 |
3.0 |
| 空気消費量㍑/分 |
128 |
140 |
170 |
198 |
226 |
283 |
311 |
※1N=1kg/m・s2=0.10197kgf |
|
|
|
